技術參數 - 百得TBL85 P

法蘭尺寸 - 百得TBL85P

型號	百得TBL85P
I	260	mm
L 小	225	mm
L 大	300	mm
M	M12
N	170	mm

外形尺寸 - 百得TBL85P

型號	百得TBL60P
A	670	mm
A1	300	mm
A2	370	mm
B	510	mm
B1	380	mm
B2	130	mm
C	1245	mm
D小	175	mm
D大	400	mm
E	161	mm
F	159	mm

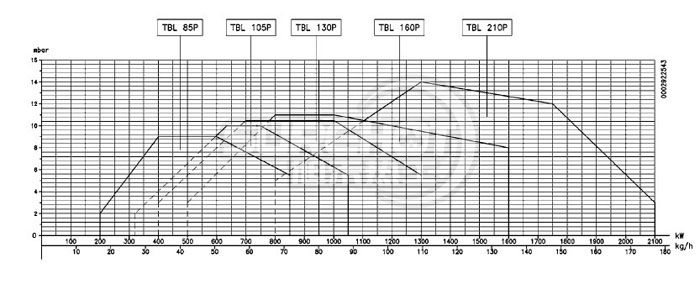

負荷圖 - 百得TBL85P

• 選擇燃燒器的有效工作范圍
• 測試條件參照EN676標準
• 備注 : 以上工作范圍曲線是按照EN676標準在測試用鍋爐上得到的，對于燃燒器在實際的鍋爐上的應用，該曲線僅起指導作用，有時并不嚴格準確。

火焰尺寸 - 百得TBL85P

• 舉例：
• 燃燒器輸出功率 = 350 KW ;
• L火焰(m) = 1.2 m (中間值);
• D火焰(m) = 0.6 m (中間值)

包裝說明 - 百得TBL85 P

	包裝長度(L)	1080	mm
	包裝寬度(W)	770	mm
	包裝高度(H)	700	mm
	包裝重量	89	kg
