技術參數 - 百得BGN40 P

較小功率輸出	185	kW
較大功率輸出	425	kW
較小燃?xì)饬髁?/strong>	19	M³/h
較大燃?xì)饬髁?/strong>	43	M³/h
電機額定功率	0.37	kW
電源供應相數	3	N
電力供應頻率	50	Hz
電力供應電流	AC
電力供應電壓	380	V
重量	--	kg

法蘭尺寸 - 百得BGN40 P

型號	百得BGN40 P
L	140 - 175	mm
M	M12	mm
N	165	mm

外形尺寸 - 百得BGN40 P

型號	百得BGN40 P
A	470	mm
A1	220	mm
A2	250	mm
B	690	mm
B1	295	mm
B3	200	mm
C	1100	mm
D	150-330
ØE	155	mm
ØF	135
ØG	Rp1'1/4	mm

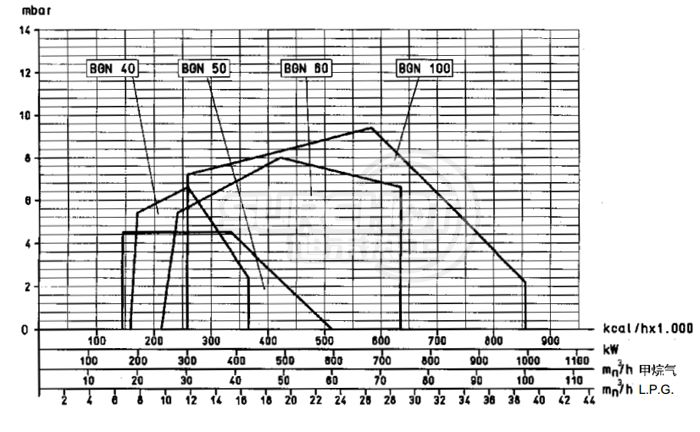

負荷圖 - 百得BGN40 P

• 選擇燃燒器的有效工作范圍
• 測試條件參照EN676標準
• 備注 : 以上工作范圍曲線是按照EN676標準在測試用鍋爐上得到的，對于燃燒器在實際的鍋爐上的應用，該曲線僅起指導作用，有時并不嚴格準確。

火焰尺寸 - 百得BGN40 P

4Gr54Sw5bC65a+4" src="http://www.ebound.com.cn/uploadfile/2014/0606/20140606052838472.jpg" style="width: 700px; height: 641px;" />

• 舉例：
• 燃燒器輸出功率 = 350 KW ;
• L火焰 = 1.2 m (中間值);
• D火焰 = 0.6 m (中間值)

包裝說明 - 百得BGN40 P

	包裝長度(L)	1260	mm
	包裝寬度(W)	660	mm
	包裝高度(H)	680	mm
	包裝重量	63	kg
