技術參數 - 百得BTG20

法蘭尺寸 - 百得BTG20

型號	百得BTG20
I	185	mm
L1	185	mm
L	170 - 210	mm
M	M10	mm
N	135	mm

外形尺寸 - 百得BTG20

型號	百得BTG20
A	303	mm
B1	275	mm
B5	70	mm
C	695	mm
D	150 - 300	mm
E	127	mm
F	114	mm

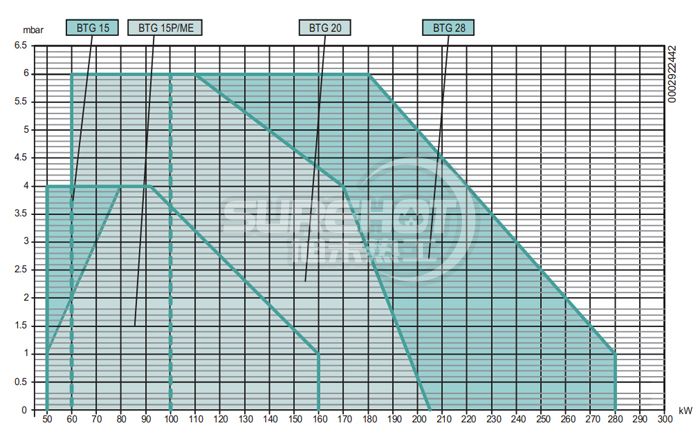

負荷圖 - 百得BTG20

• 選擇燃燒器的有效工作范圍
• 測試條件參照EN676標準
• 備注 : 以上工作范圍曲線是按照EN676標準在測試用鍋爐上得到的，對于燃燒器在實際的鍋爐上的應用，該曲線僅起指導作用，有時并不嚴格準確。

火焰尺寸 - 百得BTG20

• 舉例：
• 燃燒器輸出功率 = 500 KW ;
• L火焰 = 1.2 m (中間值);
• D火焰 = 0.4 m (中間值)

包裝說明 - 百得BTG20

	包裝長度(L)	780	mm
	包裝寬度(W)	370	mm
	包裝高度(H)	410	mm
	包裝重量	18	kg
