技術參數 - 百得TBG60

法蘭尺寸 - 百得TBG60

型號	百得TBG60
I	260	mm
I1	260	mm
L	225 - 300	mm
M	M12	mm
N	160	mm

外形尺寸 - 百得TBG60

型號	百得TBG60
A	480	mm
B	455	mm
B1	325	mm
B6	160	mm
C	880	mm
D	140 - 300	mm
E	156	mm
F	152

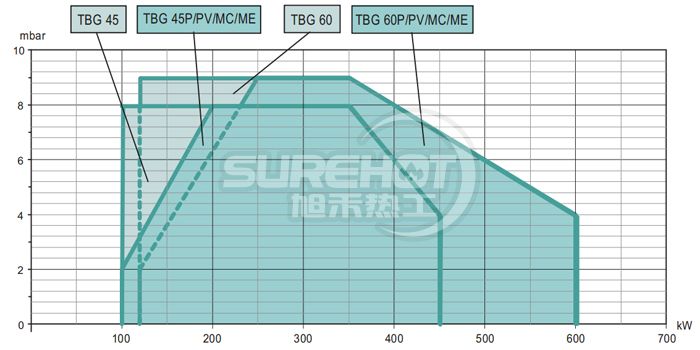

負荷圖 - 百得TBG60

• 選擇燃燒器的有效工作范圍
• 測試條件參照EN676標準
• 備注 : 以上工作范圍曲線是按照EN676標準在測試用鍋爐上得到的，對于燃燒器在實際的鍋爐上的應用，該曲線僅起指導作用，有時并不嚴格準確。

火焰尺寸 - 百得TBG60

• 舉例：
• 燃燒器輸出功率 = 350 KW ;
• L火焰(m) = 1.2 m (中間值);
• D火焰(m) = 0.6 m (中間值)

包裝說明 - 百得TBG60

	包裝長度(L)	970	mm
	包裝寬度(W)	570	mm
	包裝高度(H)	480	mm
	包裝重量	42	kg
