技術參數 - 百得TBG150 PN

較小功率輸出	300	kW
較大功率輸出	1500	kW
較小燃氣流量	30	M³/h
較大燃氣流量	150	M³/h
電機額定功率	2.2	kW
電源供應相數	3	N
電力供應頻率	50	Hz
電力供應電流	AC
電力供應電壓	380	V
重量	91	kg

法蘭尺寸 - 百得TBG150 PN

型號	百得TBG150 PN
I	280	mm
I1	280	mm
L	250 - 325	mm
M	M12	mm
N	190	mm

外形尺寸 - 百得TBG150 PN

型號	百得TBG150 PN
A	645	mm
B	520	mm
B1	380	mm
B6	200	mm
C	1230	mm
D	175 - 400	mm
E	180	mm
F	178	mm

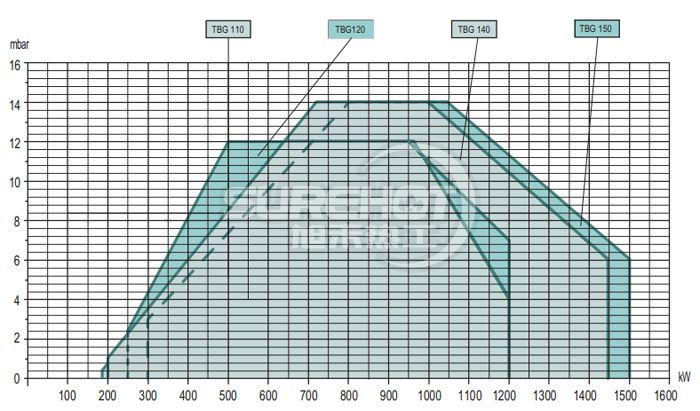

負荷圖 - 百得TBG150 PN

• 選擇燃燒器的有效工作范圍
• 測試條件參照EN676標準
• 備注 : 以上工作范圍曲線是按照EN676標準在測試用鍋爐上得到的，對于燃燒器在實際的鍋爐上的應用，該曲線僅起指導作用，有時并不嚴格準確。

火焰尺寸 - 百得TBG150 PN

4Gr54Sw5bC65a+4" src="http://www.ebound.com.cn/uploadfile/2014/0606/20140606052838472.jpg" style="width: 700px; height: 641px;" />

• 舉例：
• 燃燒器輸出功率 = 350 KW ;
• L火焰(m) = 1.2 m (中間值);
• D火焰(m) = 0.6 m (中間值)

包裝說明 - 百得TBG150 PN

	包裝長度(L)	1080	mm
	包裝寬度(W)	770	mm
	包裝高度(H)	700	mm
	包裝重量	97	kg
