技術參數 - 利雅路RL44

法蘭尺寸 - 利雅路RL 44

型號	利雅路RL44
D1	160	mm
D2	224	mm
Φ	M8	mm

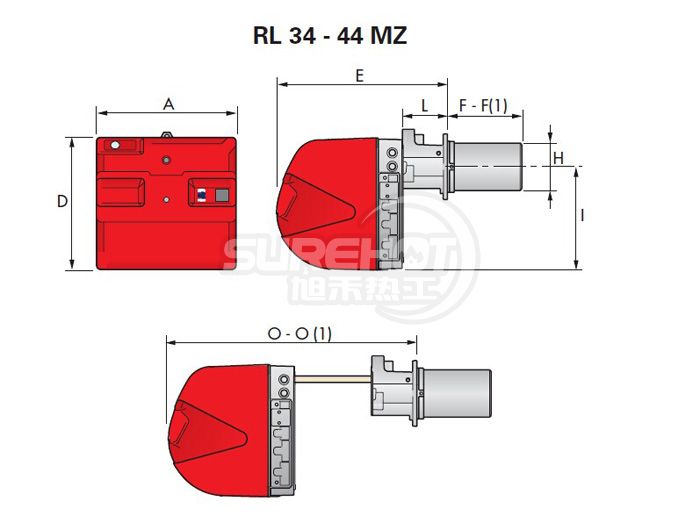

外形尺寸 - 利雅路RL44

型號	利雅路RL44
A	442	mm
D	442	mm
E	508	mm
F-F(1)	216-351	mm
H	152	mm
I	305	mm
L	138
O-O(1)	780-915	mm

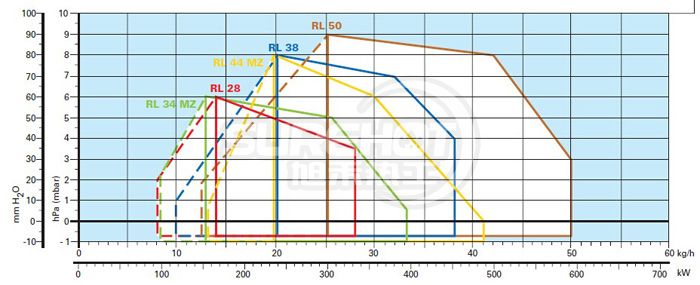

負荷圖 - 利雅路RL44

• 選擇燃燒器的有效工作范圍
• 測試條件參照EN676標準
• 溫度:20℃
• 大氣壓:1013.5 mbar
• 海拔:100m
• 負荷圖=扛背壓能力

火焰尺寸 - 利雅路RL44

• 舉例：
• 燃燒器輸出功率 = 350 KW ;
• L火焰 = 1.2 m (中間值);
• D火焰 = 0.6 m (中間值)

包裝說明 - 利雅路RL44

	包裝長度(L)	1010	mm
	包裝寬度(W)	520	mm
	包裝高度(H)	510	mm
	包裝重量	33	kg
