匹配5G建設,CRAN與一張網融合探析
文|四川移動無線傳輸 雷亞東
1 概述
5G時代，基站站點數量增多，采用CRAN方式建設，可以實現配套資源共享，如GPS、傳輸?shù)扰涮踪Y源，在CRAN可以共享；RRU側無需新建站點或租賃機房，從而大大減少機房數量，降低配套資源的投資。

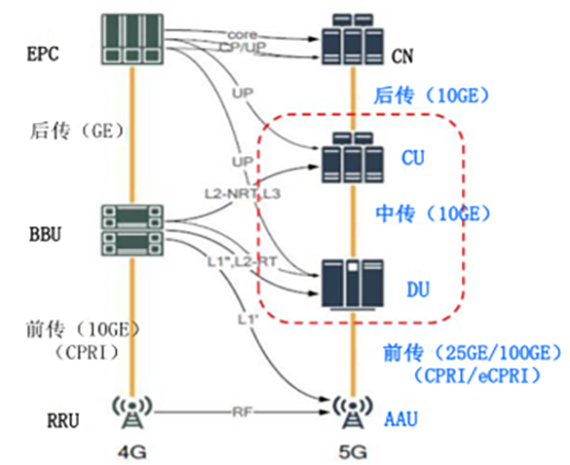

5G時代，移動通信網絡架構如下圖：
圖1-1 5G網絡CU/DU連接示意圖
CRAN建設方式下，前傳光纜需求較多：
一個物理站最多包含4GTDD D/F、FDD900/1800以及5G五個邏輯站，按5-9個物理站的堆疊上限計算，按光纖直驅方式，匯聚到接入?yún)R聚機房需要150-270芯；若采用“無源波分”的方式，匯聚到接入?yún)R聚機房的光纖需要30-54芯。
結合CRAN星型組網方式，前傳所需光纜可與綜合業務區物理光纜網充分融合，實現一張光纜網接入。
2 前傳方案
對于CRAN方式建設的5G基站，優先選用無源波分方案建設。
（1）CRAN集中站點在規劃AAU/RRU歸屬DU/BBU時，應依托現有綜合業務接入?yún)^(qū)，按照相鄰微網格進行統一規劃，確保末端接入的唯一性，原則上要求不跨綜合業務接入?yún)^(qū)接入AAU/RRU。
（2）CRAN集中站點原則上就近接入一級光交，建議按如下要求選擇配置：
CRAN集中度（站） 5及以下 6-10 11-15
建議芯數 24 48 72
（3）AAU站點就近接入二級光交或同CRAN集中區域的AAU站點，建議采用12芯光纜，對于接入二級光交同一光纜路由上級聯的AAU站點數建議不超過3個。
（4）綜合業務接入?yún)^(qū)規劃建設中需為每個CRAN機房建設預留如下資源：一級光交應預留24-72芯成端端口、二級光交應預留36-48芯成端端口。
3 解決措施
3.1 CRAN機房與OLT機房重合

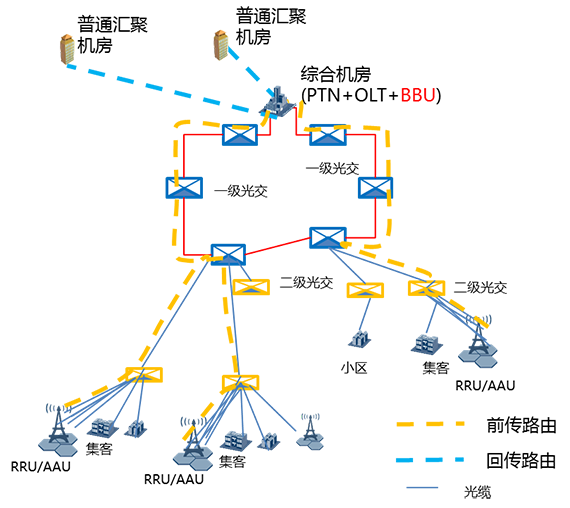

若CRAN機房與OLT機房重合，各站點通過二級光交接入，通過主干光交的獨享纖芯跳接至CRAN機房（如下圖中黃色路由）。若2級光交端子已滿，主干光纜纖芯不足的，綜合考慮站點規模和小區集團客戶需求，擴容主干光交、獨享纖芯光纜。
3.2 CRAN機房與OLT機房不重合

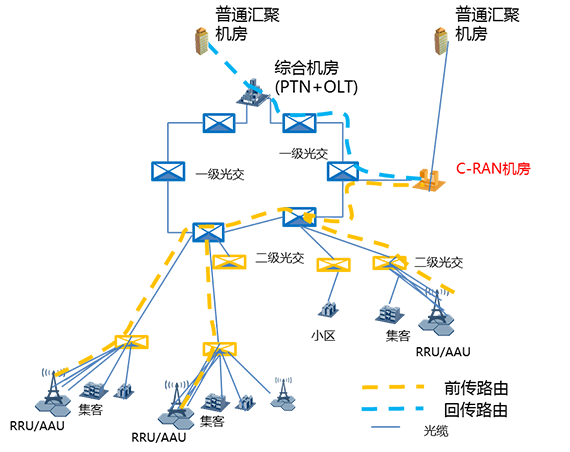

若CRAN機房與OLT機房不重合，各站點通過二級光交接入，通過主干光交的共享纖芯跳接至CRAN機房（如下圖中黃色路由）。若2級光交端子已滿，主干光纜纖芯不足的，綜合考慮站點規模和小區集團客戶需求，擴容主干光交、共享纖芯光纜。
3.3 CRAN機房與OLT機房不重合，回傳不利用綜合業務區光纜

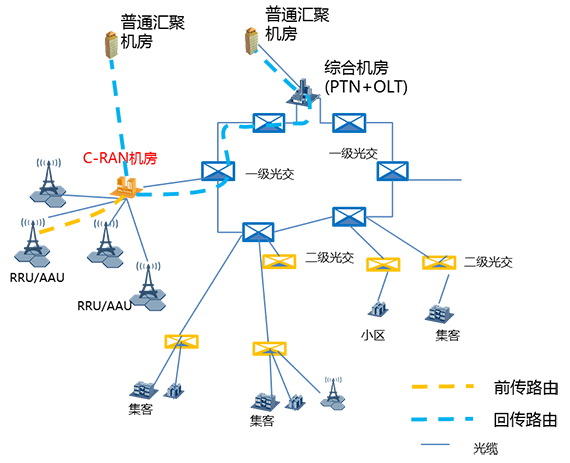

CRAN機房與OLT機房不重合，原有基站光纜網能滿足前傳需求。可利用原有基站光纜網作前傳，回傳可利用綜合業務區光纜。如下圖：
4 一張光纜網融合方案特點
與原有兩張接入網比較,融合方案特點：
1、光纜網融合方案按區域劃分，根據區域業務統籌建設主干資源，各種業務全部從二級光交接入，網絡結構清晰，組網簡單。
2、減少了同一路由反復布放光纜，節約了占用主干道管道資源，
3、BBU集中放置節約了電源租金維護等資源。
4、RRU/AAU由于是星型接入綜合機房，安全保障性能低。
5 投資界面劃分

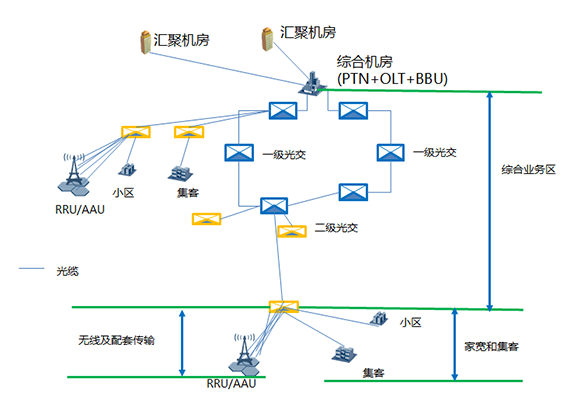

根據現有投資劃分，一張光纜網融合建設的投資界面如下圖:
光纜融合方案從二級光交（含）到綜合機房的主干ODN部分由綜合業務區專業解決，無線配套傳輸解決從RRU/AAU到二級光交的部分，家寬和集客解決從用戶到二級光交部分。
6 結束語
5G時代來臨，下一代網絡的發展正面臨著挑戰，各種不斷涌現的新興業務不斷加大對傳輸網絡承載能力的需求，傳統的業務調度模式以及組網解決方案已經跟不上業務的發展，以智能化統一化為核心的網絡融合重構將是大勢所趨。本文針對5G時代大容量數據回傳對傳輸網絡承載能力的要求，意圖通過CRAN方式實現與一張網的網絡架構融合，從而實現降低建網成本、系帶集中、節能降耗、優化傳輸以及縮小運維的周期和成本。
注：由于個人知識水平所限，此文僅是粗淺探討，文中的認知和觀點存在問題和不合理之處在所難免，歡迎予以指導！
參考材料：《四川移動CRAN規劃建設指導意見》
